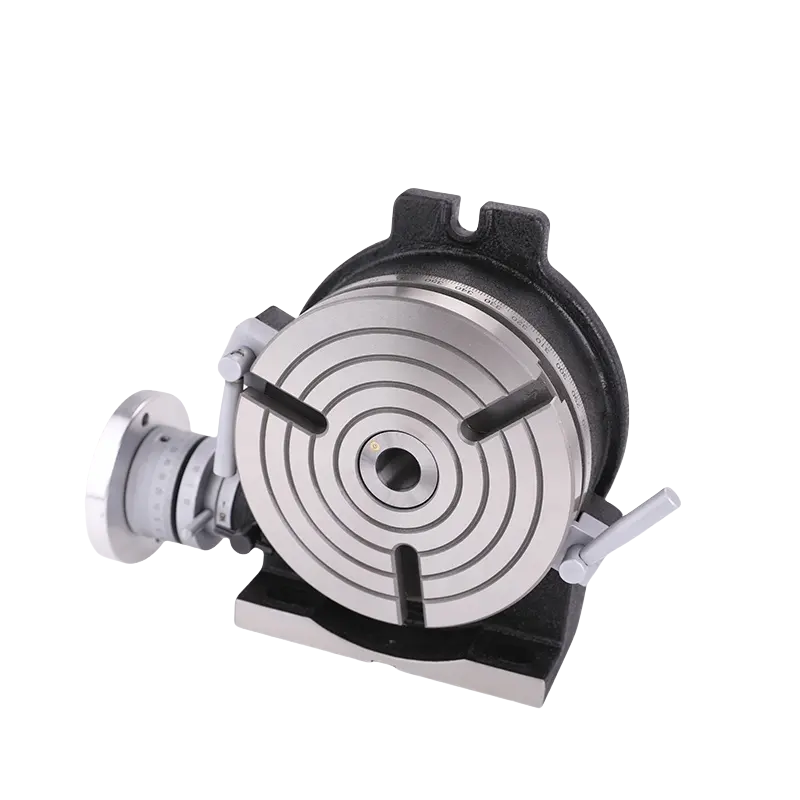

Dönme masası

Kısa ürün açıklaması

Dönen masa, dikey eksen etrafında tam aralıklarda delme veya kesmeyi sağlar.

Bu farklı işlemler, eksantrik özelliklerin freze edilmesi, yay kesme, büyük çaplı delikler oluşturma ve dairesel profiller içerebilir.

Masa yüzeyi ve dönen parçalar, düzgün bir işlem için suratlandırılmıştır. Masa, kararlılık ve güvenilir doğruluk sunan katı bir Meehanite dökümündür.

Dönen masa, el tekerleği çevrilerek hareket eder ve bu, hassas bir yarma dişliyle etkileşime girer. Yarma dişli oranı 90:1 veya 4°’tür.

El tekerleğinin bir tam dönüşü masayı 4 derece kaydırır. Mikro yakalama halkası dakika cinsinden 1 adımlar halinde bölünmüştür ve verniyer ölçeği 20 saniye göstermek için ayarlanabilir.

Ürün Detayları Açıklaması

Özellikler:

• Dikey pozisyonda kullanılabilir
• tekerlek dönüşü başına 4° hareket
• 20 saniye verniyer ölçeği
• Döner masa kilidi
• Serbest tekerlek
• Brüt ölçek

Yatay/Dikey Döner Masa

M odel	MASA		Taban boyutu			T-yuvası genişliği		Vurucu yuvaları	Merkez sleevi	Kemal oran	N,W.(kg)
	D	H	H1	A	B	e	TUR	K
HV-3	90	80	65	115	95	10		12	M T1	36:1	6.5
	3.54"	3.14"	2.56"	4.52"	3.54"	0.39"		0.47"			14.3
HV -4	110	87	85	145	115	12		12	M T2	72:1	9
	4.33"	3.42"	3.35"	5.71"	4.53"	0.47"		0.47"			19.84
H V-6	150	85	100	200	160	12		16	Mt2	90:1	12
	5.91"	3.35"	3.93"	7.87"	6.29"	0.47"		0.63"			26.4
H V-8	200	105	135	265	220	14		16	MT3		31
	7.87"	4.13"	5.31"	10.43'	8.66"	0.55"		0.63"			66
H V-10	250	118	165	325	280	14		16	MT3		47
	9.84"	4.63"	6.49"	12.79"	11.02"	0.55"		0.63"			99
H V-12	300	135	195	391	330	16		16	MT4		76
	11.81"	5.31"	7.68"	15.39"	12.99"	0.63"		0.63"			182.6
HV-1 4	350	135	230	450	390	16		16	MT4		95
	13.78"	5.31"	9.05"	17.71"	15.35"	0.63"		0.63"			209
HV-16	400	145	262	505	436	16		18	MT4		135
	15.74"	5.7"	10.31"	19.88"	17.16"	0.63"		0.71			297
