Obrotowy stół

Krótki opis produktu

Stół obrotowy umożliwia wiercenie lub cięcie w dokładnych odstępach wokół osi pionowej.

Te różne operacje obejmują frezowanie cech ekscentrycznych, cięcie łuków, tworzenie otworów o dużym średnicy oraz profilów okrągłych.

Powierzchnia stołu i części obrotowe są spłaszczone dla gładkiej pracy. Stół jest wykonany z jednolitego litynu Meehanite, co zapewnia stabilność i dokładność.

Stół obrotowy porusza się poprzez obracanie koła ręcznego, które łączy się z precyzyjnym przekładniem śrubowym. Stosunek przekładni śrubowej wynosi 90:1 lub 4°.

Jeden pełen obrót koła ręcznego przesuwa stół o 4 stopnie. Mikrokolec jest podzielone na kroki po 1 minucie, a skala wernierowa może być ustawiona na wskazanie 20 sekund.

Szczegóły produktu Opis

Właściwości:

• Może być używany w pozycji pionowej
• ruch o 4° na obrót klamry
• skala wernierowa do 20 sekund
• Zamek stołu obrotowego
• Wolne koło
• Skala majorowa

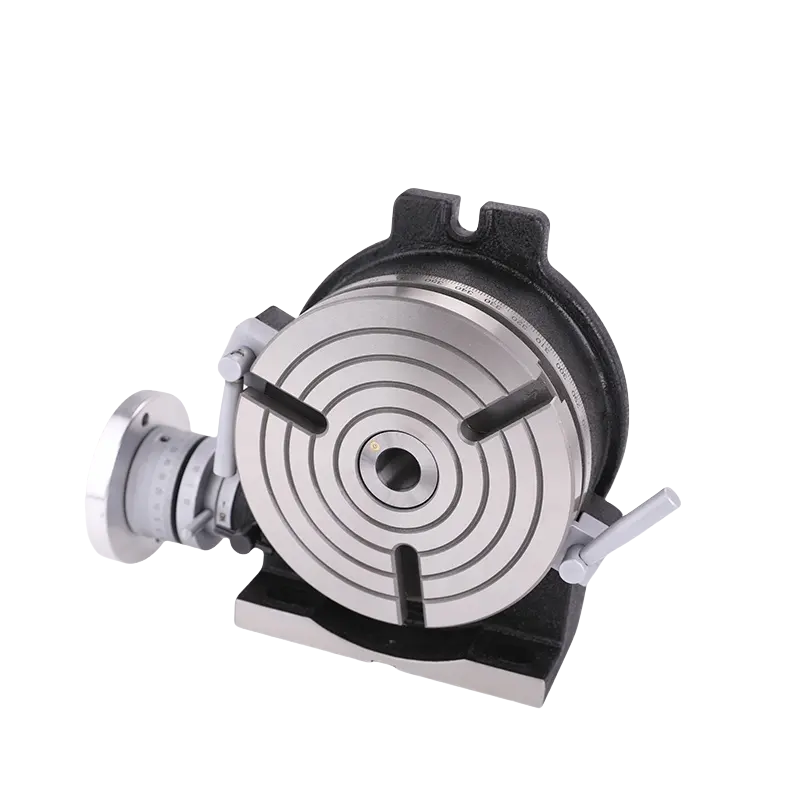

Stół obrotowy Pionowo/Poziomo

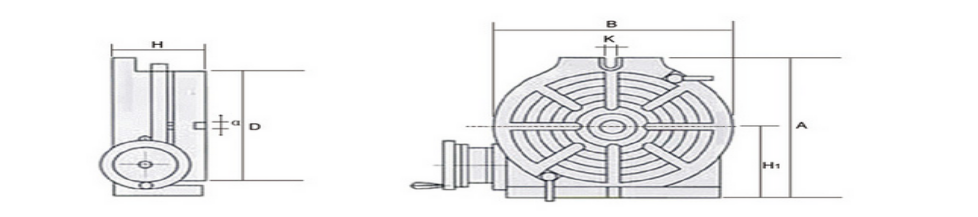

M odel	Tabela		Wymiar podstawy			Szerokość sulki T-kształtnej		Przecinki śrubowe	Rurka centralna	Stosunek przekładni śrubałkowej	Masa netto, brutto (kg)
	G	H	H1	A.	B	e	Typ	K
HV-3	90	80	65	115	95	10		12	M T1	36:1	6.5
	3.54"	3.14"	2.56"	4.52"	3.54"	0.39"		0.47"			14.3
HV -4	110	87	85	145	115	12		12	M T2	72:1	9
	4.33"	3.42"	3.35"	5.71"	4.53"	0.47"		0.47"			19.84
H V-6	150	85	100	200	160	12		16	MT2	90:1	12
	5.91"	3.35"	3.93"	7.87"	6.29"	0.47"		0.63"			26.4
H V-8	200	105	135	265	220	14		16	MT3		31
	7.87"	4.13"	5.31"	10.43'	8.66"	0.55"		0.63"			66
H V-10	250	118	165	325	280	14		16	MT3		47
	9.84"	4.63"	6.49"	12.79"	11.02"	0.55"		0.63"			99
H V-12	300	135	195	391	330	16		16	MT4		76
	11.81"	5.31"	7.68"	15.39"	12.99"	0.63"		0.63"			182.6
HV-1 4	350	135	230	450	390	16		16	MT4		95
	13.78"	5.31"	9.05"	17.71"	15.35"	0.63"		0.63"			209
HV-16	400	145	262	505	436	16		18	MT4		135
	15.74"	5.7"	10.31"	19.88"	17.16"	0.63"		0.71			297
