BSO-BS1은 직접/간접 인덱싱을 위한 준 보편 헤드로, 부속품 없이 표면/홈 가공이 가능합니다. 이는 빠른 분할 (2,3,4,6,8,12,24)과 세 개의 판으로 간접 인덱싱 (2-380)을 지원합니다. BS2는 정확한 인덱싱, 유연한 작동 및 나선 운동 기능을 갖춘 보편 분할 헤드로 효율성을 향상시킵니다. 그 중심은 고도 조절이 가능하며, 1:40의 벌레기어 비율을 가지고 있어 고급 테스트에 적합합니다.
제품 요약1

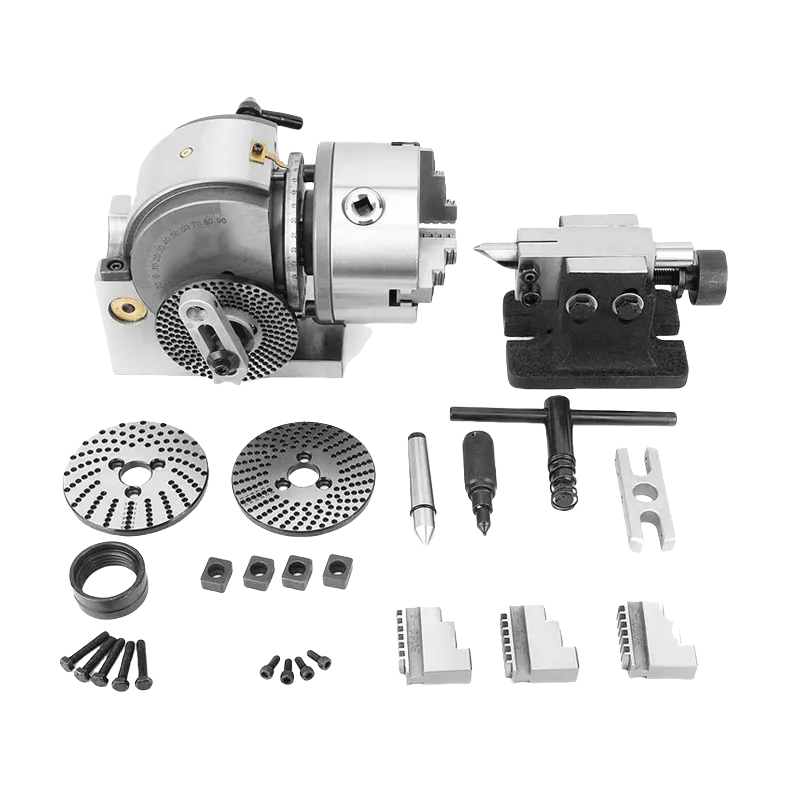

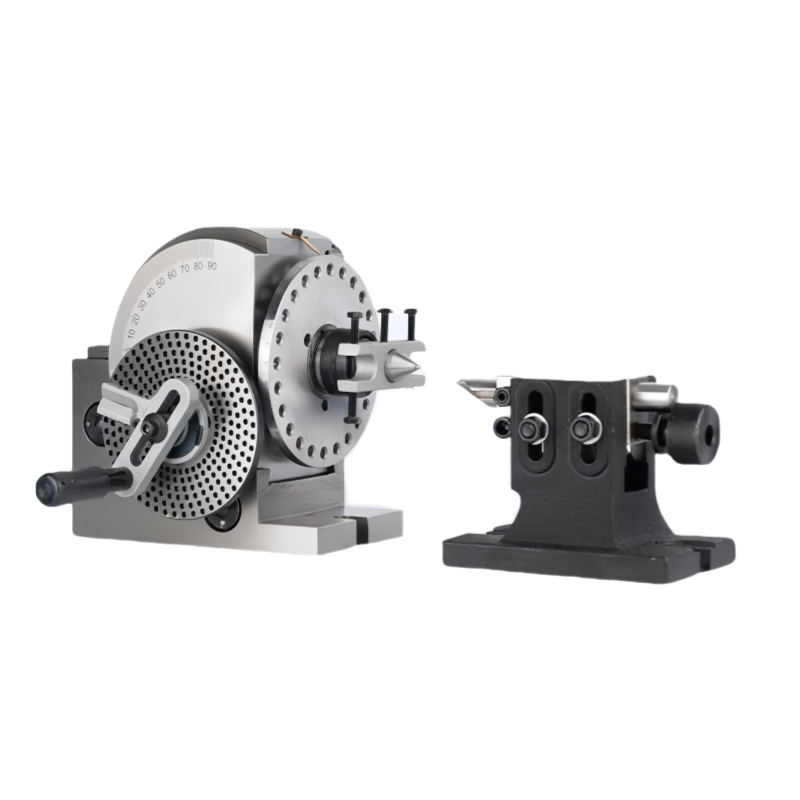

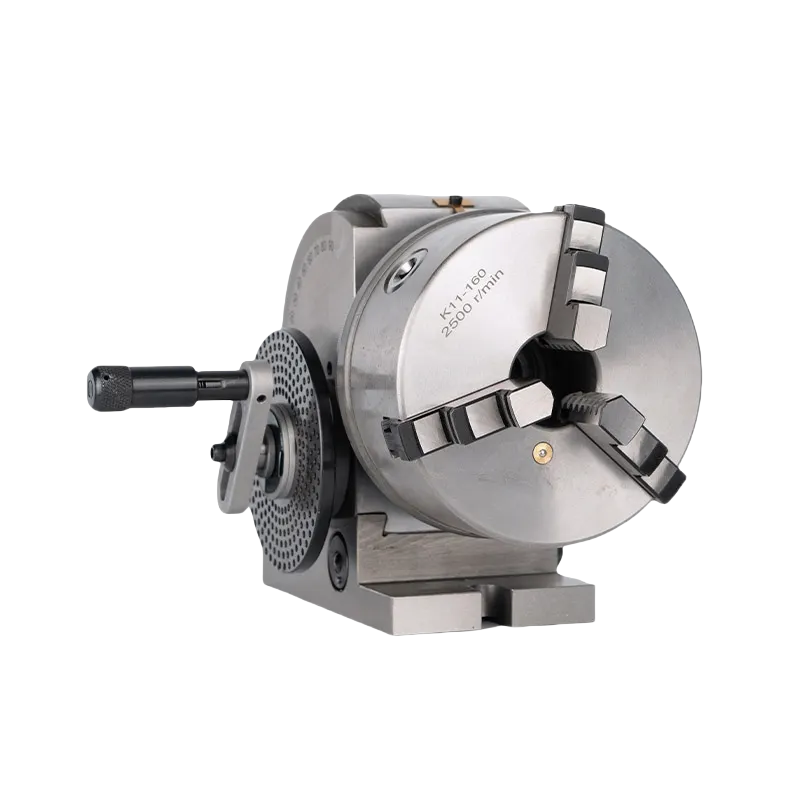

BSO-BS1
특징:
반 유니버설 분할 헤드는 직접 및 간접적으로 분할할 수 있는 단순한 분할 중심으로, 부속품 없이 표면과 홈 가공을 완료할 수 있습니다. 그러나 전체 구조는 유니버설 인덱싱 헤드와 동일하며, 빠른 인덱싱의 24개 구멍은 2,3,4,6,8,12 및 24로 직접 분할되며, 2-50, 51-380의 간접 분할 분수는 3개의 인덱싱 플레이트에 임의로 부착됩니다.
제품 매개변수1
선택적 부속: BS-0용 4"또는 5" 3jaw 척, BS-1용 "5"또는"6” 3jaw 척
| 모델 | A | B | H | h | a | b | g | 모스 테퍼 | N.W.kg |
| mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | |||
| BS-0 | 204 | 140 | 173 | 100 | 166 | 90 | 16 | MT2 | 23.8 |
| 8.03 | 5.51 | 6.81 | 3.93 | 6.53 | 3.54 | 0.63 | B&S NO.7 | ||
| BS-1 | 242 | 175 | 220 | 128 | 206 | 113 | 16 | MT3 | 35.8 |
| 9.52 | 6.89 | 8.66 | 5.04 | 8.11 | 4.45 | 0.63 | B7S NO.9 |
세미-유니버설 인덱스 센터 B&S 스타일 NO.0, NO.1(테일 스톡)
| 모델 | A1 | B1 | H1 | h | a1 | b1 | g1 | 주의 |
| mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | ||
| TS-BS0 | 175 | 87 | 107 | 100 | 130 | 92 | 16 | 분할 머리와 함께 포장 |
| 6.89 | 3.42 | 4.21 | 3.93 | 5.12 | 3.62 | 0.63 | ||
| TS-BS1 | 183 | 87 | 134 | 128 | 158 | 110 | 16 | |
| 7.2 | 3.42 | 5.27 | 5.04 | 6.22 | 4.33 | 0.63 |
표준 액세서리
분할 판 A, B, C.
분할 판의 구멍 수(웜 기어 감속비 1:40)
| 구멍 수 | 판 A | 15 | 16 | 17 | 18 | 19 | 20 |
| 판 B | 21 | 23 | 27 | 29 | 31 | 33 | |
| 판 C | 37 | 39 | 41 | 43 | 47 | 49 |
제품 요약2

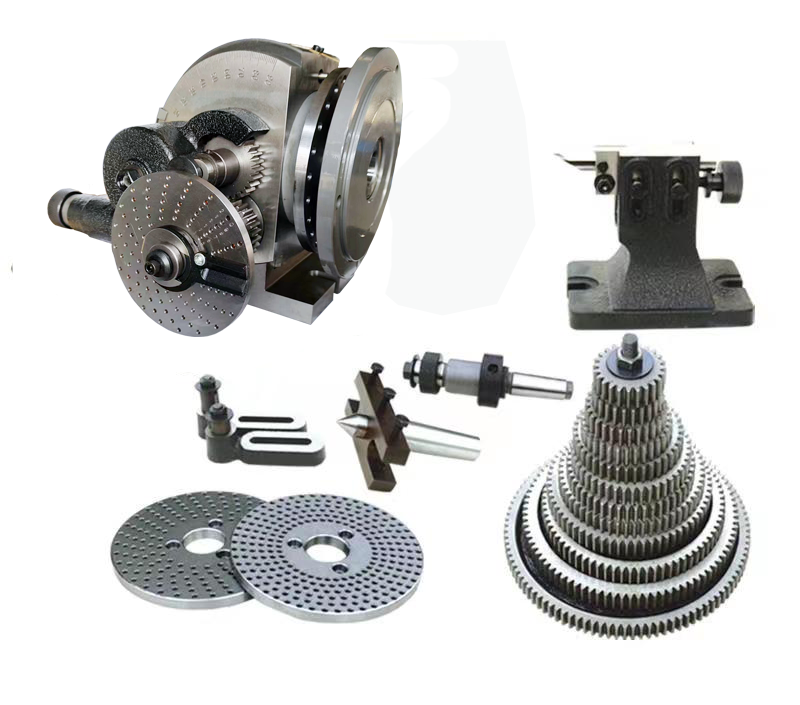

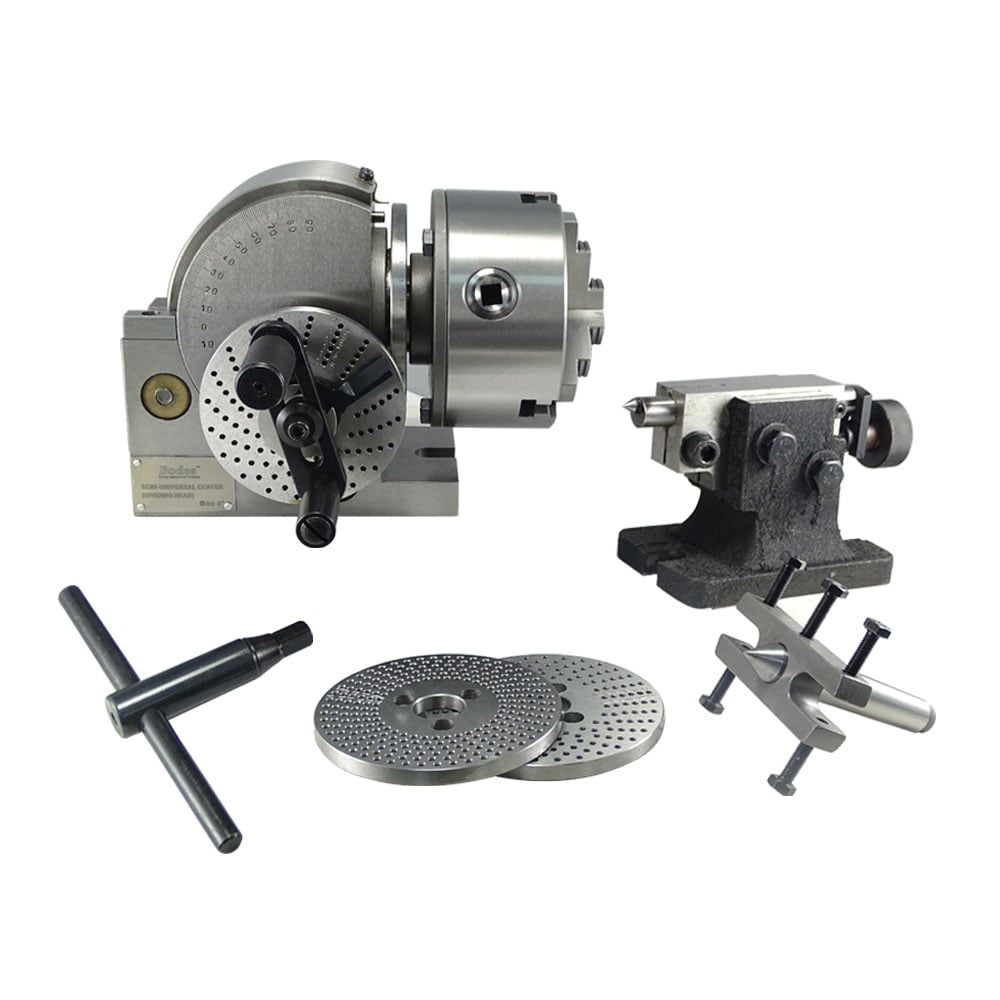

BS2
특징:
유니버설 디바이딩 헤드는 포괄적인 보조 장비로, 정확한 인덱싱, 유연한 조작 및 나선형 연속 동작이 가능합니다.
작업은 이전 처리 속도보다 효율성이 향상되고, 중심 면은 고도 측면에서 임의로 조정할 수 있습니다.
각도 90°, 경사 각도 10°, 중심은 높은 표준 검사 및 테스트에 적합하며, 고객 만족을 보장하기 위해 설계되었습니다.
웜 기어 쌍 설계 비율 1:40.
제품 매개변수2
선택적 부속: BS-2용 6" 또는 8" 3-jaw 척
| 모델 | A | B | H | h | a | b | g | 모스 테퍼 | N.W.kg |
| mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | |||
| BS-2 | 370 | 280 | 236 | 133 | 212 | 134 | 16 | MT4 | 76 |
| 14.57 | 11.02 | 9.29 | 5.24 | 8.35 | 5.28 | 0.63 | B&S NO.10 |
유니버설 인덱스 센터 B&S 번호 2(꼬리주축)
| 모델 | A1 | B1 | H1 | h | a1 | b1 | g1 | 주의 |
| mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | mm/in. | ||
| TS-BS2 | 183 | 90 | 156 | 133 | 175 | 122 | 16 | 분할 머리와 함께 포장 |
| 7.2 | 3.54 | 6.14 | 5.24 | 6.89 | 4.8 | 0.63 |
표준 액세서리
분할 판 A, B, C.
분할 판의 구멍 수(웜 기어 감속비 1:40)
| 구멍 수 | 판 A | 15 | 16 | 17 | 18 | 19 | 20 |
| 판 B | 21 | 23 | 27 | 29 | 31 | 33 | |
| 판 C | 37 | 39 | 41 | 43 | 47 | 49 |
