Groupe d'étalons

L'ensemble de blocs-références en acier usiné avec précision est une collection de blocs en acier trempé et lissés utilisés comme références dimensionnelles pour l'étalonnage, la mesure et le contrôle qualité dans les environnements industriels et de laboratoire.

Conçus avec des surfaces ultra plates et une résistance exceptionnelle à l'usure, ces blocs assurent des références de longueur précises grâce au phénomène d'adhérence (wringing) par attraction moléculaire.

Idéal pour l'usinage, la métrologie et les applications en atelier.

Introduction

Détails du produit Description

Description des caractéristiques

Matériau et durabilité

- Acier outil de haute qualité (GCr15) avec revêtement chromé pour une résistance à la corrosion et une stabilité à long terme.

- Trempé à 64-65 HRC pour minimiser l'usure et la déformation.

Précision et tolérance

- Conforme aux normes ISO 3650 ou DIN 861.

- Disponible en grades :

- **Grade 0 (AA) : tolérance ±0,10 μm pour le calibrage en laboratoire/master.

- **Grade 1 (A) : tolérance ±0,20 μm pour utilisation en atelier.

Finition de surface

- Poli à un fini miroir (Ra ≤0,025 μm) pour une performance optimale de frottement.

- Déviation de parallélisme ≤0,10 μm.

Compensation de la température

- Calibré à 20°C (68°F) avec des coefficients de dilatation thermique adaptés aux environnements industriels.

Configuration du lot

- Les ensembles courants incluent 8, 32, 38, 47, 83, 87, 103, 112 ou 122 blocs couvrant une large gamme dimensionnelle (par exemple, 0,5 mm à 1000 mm).

- Les blocs sont combinés par frottement pour obtenir des longueurs précises.

APPLICATIONS

- Calibration des micromètres, indicateurs à graduation et CMM.

- Vérification des outils machines, gabarits et fixtures.

Emballage et accessoires

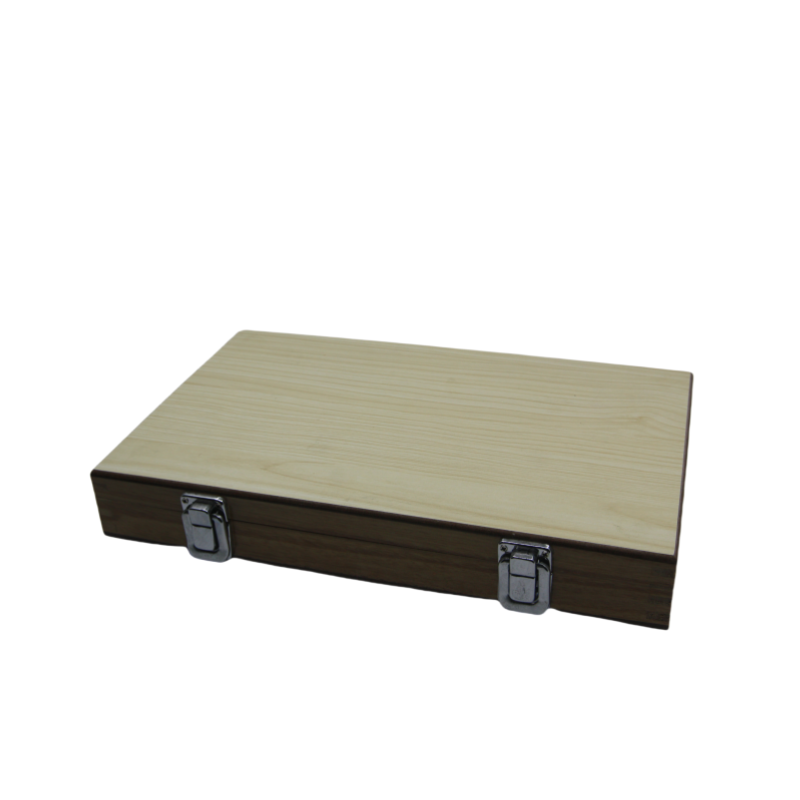

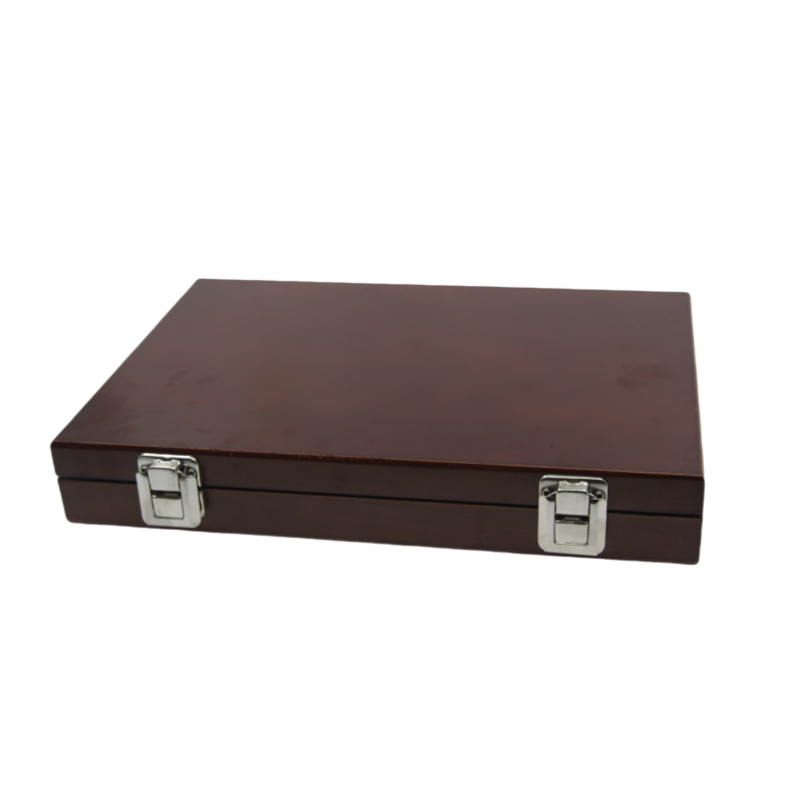

- Logé dans un boîtier en bois ou en plastique protecteur avec des inserts en mousse.

- Accessoires optionnels : Certificats d'étalonnage (traçables NIST), chiffon essuyé, et outils de manipulation.

Certifications

- Traçable aux normes internationales (par ex., ISO, NIST, JIS).

Tableau des Spécifications du Produit

Classe 0,1,2
Code	QTE (pièces)	Taille(mm)	Pas (mm)
1202-1	8	125-175	25
		200-250	50
		300-500	100
1202-2	32	1.005
		1.01-1.09	0.01
		1.1-1.9	0.1
		1-9	1
		10 à 30	10
		50
1202-3	47	1.005
		1,01-1,19	0.01
		1,2-1,9	0.1
		2-9	1
		10-100	10
1202-4	83	0.5
		1
		1.005
		1,01-1,49	0.01
		1,5-1,9	0.1
		2-9,5	0.5
		10-100	10
1202-5	112	0.5
		1
		1.0005
		1,001-1,009	0.001
		1,01-1,49	0.01
		1,5-25	0.5
		50-100	25
