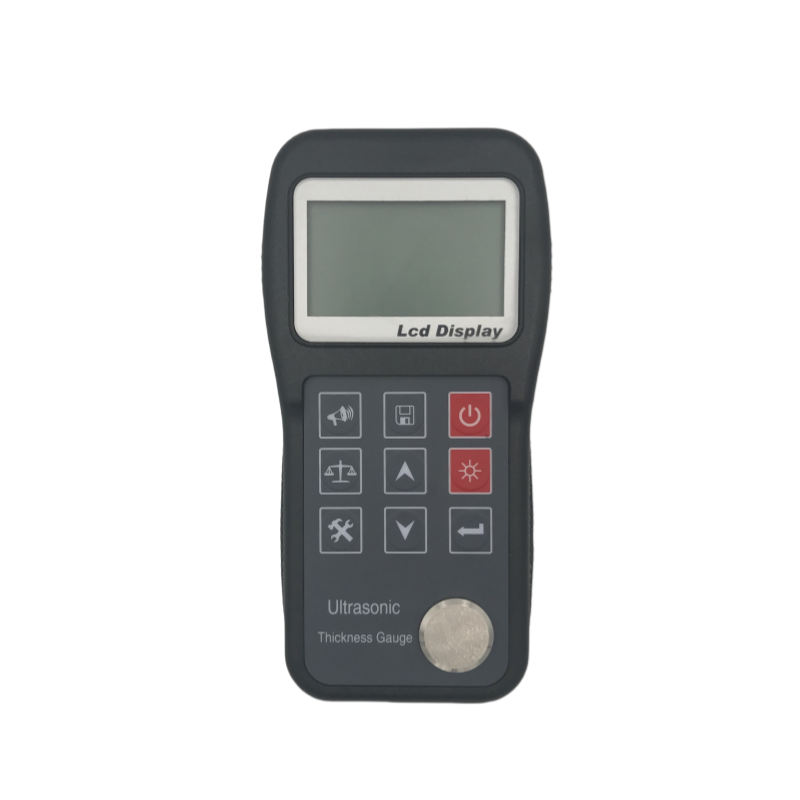

Dickenmessgerät

Ultraschall-Dickmessgerät ist ein zerstörungsfreies Prüfgerät (NDT), das Materialdicken mit Hilfe hochfrequenter Schallwellen misst. Es funktioniert, indem es ultraschallbasierte Impulse über einen Transducer aussendet, die durch das Material laufen und sich von der gegenüberliegenden Oberfläche widerspiegeln. Das Gerät berechnet die Dicke auf Basis der Zeitverzögerung des reflektierten Signals (Puls-Echo-Prinzip).

Einführung

Produktdetails Beschreibung

Funktionen

leicht zu bedienendes handgehaltenes Dickmessgerät
eignung für die meisten metallischen und nicht metallischen Materialien
anzeige der aktuellen Dicke oder der minimalen Dicke (im Menü auswählbar)
obergrenze-Untergrenze-Einstellung und akustische Alarmierung
speicher für 500 gespeicherte Werte
zweipunkt-Kalibrierung
anzeuauflosung 0,1mm/0,01mm wählbar
anzeige in mm oder Zoll
lCD-Anzeige mit verstellbarem Hintergrundlicht
tiefenstandsanzeige
rS232-Ausgabe für Datentransfer

Produktspezifikationstabelle

Technische Spezifikationen

Messbereich (Stahl)	0,7mm-225,0mm mit 5MHz Transducer
Messbereich (Stahl)	5,0mm-300,0mm mit 2MHz Transducer
Betriebstemperatur	-10 -- 60°C
Untergrenze Stahlrohre	φ20mm*3,0mm
Anzeig-auflösung (wählbar)	0,1mm/0,01mm oder 0,01/0,001inch
Datenausgabe	RS232-Ausgabe für Drucker oder PC
Messgenauigkeit	±1% Dicke + 0,1mm
Schallgeschwindigkeit	1000m/s—9999m/s

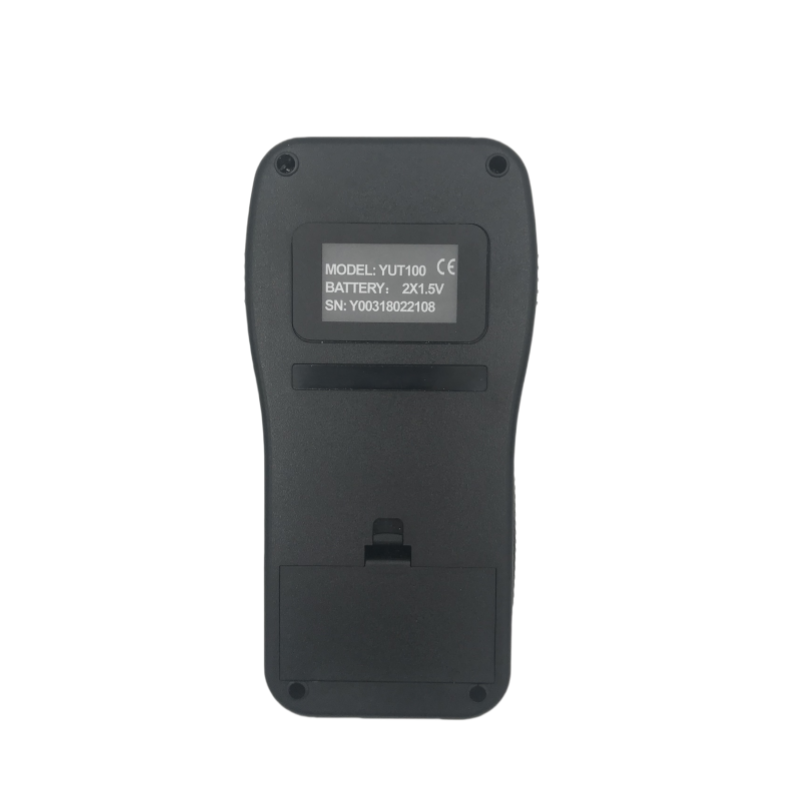

Stromversorgung	2xAA-Batterien 1,5V
Batterielebensdauer	100 Stunden ohne Hintergrundbeleuchtung
Abmessungen	152mm74mm35mm
Gewicht	370 g

Transduktor-Spezifikationen

Wandler	Messbereich	Kontaktflächen-Durchmesser	Frequenz	Betriebstemperatur
Wandler	(Stahl)	Kontaktflächen-Durchmesser	(MHz)	Betriebstemperatur
TSTU32	5,0-300,0mm	22mm	2	-10 -- 60°C
5PΦ10	0,7-225,0mm	10mm	5	-10 -- 60°C

Standardlieferung

Standardlieferung	Nein.	Name	MENGE	Hinweis
	1	Hauptgerät	1
	2	Wandler 5PΦ10	1
	3	Ultraschallkoppelmittel	1
	4	Mignon-Batterien AA 1,5V	2
	5	Anleitung zur Verwendung	1
	6	Handtasche	1
Zusätzliche optionale Lieferung	1	Transducer TSTU32 (2MHz)	1
	2	Transducer 5PΦ10(5MHz)	1
	3	Drucker TA220S mit Kabel	1
	4	Daten ansicht mit	1
	4	kommunikationskabel	1
