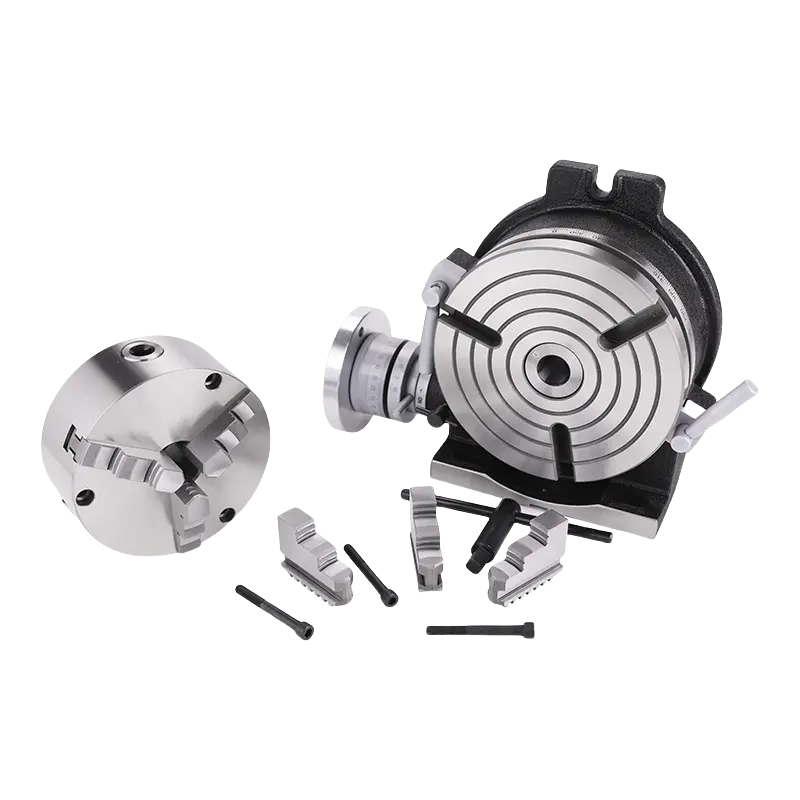

Drehtisch

Kurze Produktbeschreibung

Die Drehplattform ermöglicht das Bohren oder Schneiden in genauen Abständen um die vertikale Achse.

Diese verschiedenen Operationen umfassen das Fräsen exzenterischer Merkmale, das Schneiden von Bögen, das Erstellen großer Durchmesser-Bohrungen und kreisförmiger Profile.

Die Tischoberfläche und die drehenden Teile werden geschliffen, um eine reibungslose Bewegung zu gewährleisten. Der Tisch ist ein massiver Meehanit-Guss, der Stabilität und sichere Genauigkeit bietet.

Der Drehplattentisch bewegt sich durch Drehen des Handrads, das mit einer Präzisionswurmgrube verknüpft ist. Das Wurmgrubenverhältnis beträgt 90:1 oder 4°.

Eine vollständige Umdrehung des Handrads bewegt den Tisch um 4 Grad. Der Mikrokragen ist in Schritten von 1 Minute abgeteilt, und die Vernierskala kann auf 20 Sekunden eingestellt werden.

Produktdetails Beschreibung

Eigenschaften:

• Kann in vertikaler Position verwendet werden
• 4° Bewegung pro Kurbeldrehung
• vernierskala mit 20-Sekunden-Auflösung
• Drehtisch-Sperrvorrichtung
• Freilauf
• Grobskala

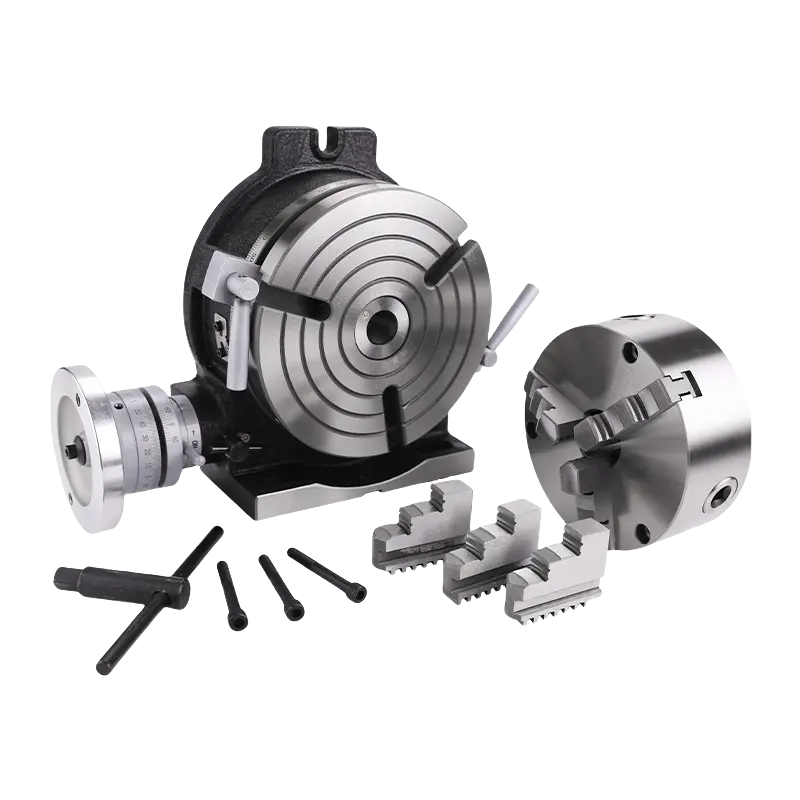

Horizontal\/Vertikaler Drehzirkel

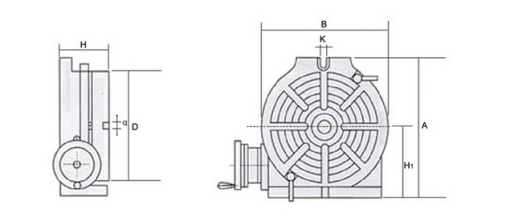

M modell	Tisch		Bodenmaß			Breite des T-Nuten		Schraubenschlitz	Zenterschutz	Wurmkurbelverhältnis	Gewicht (kg)
	D	H	H1	Ein	B	e	TYP	K
HV-3	90	80	65	115	95	10		12	M T1	36:1	6.5
	3,54"	3,14"	2,56"	4,52"	3,54"	0,39"		0,47"			14.3
HV -4	110	87	85	145	115	12		12	M T2	72:1	9
	4,33"	3.42"	3.35"	5.71"	4.53"	0,47"		0,47"			19.84
H V-6	150	85	100	200	160	12		16	Mt2	90:1	12
	5.91"	3.35"	3.93"	7.87"	6.29"	0,47"		0.63"			26.4
H V-8	200	105	135	265	220	14		16	MT3		31
	7.87"	4.13"	5.31"	10.43'	8.66"	0.55"		0.63"			66
H V-10	250	118	165	325	280	14		16	MT3		47
	9.84"	4.63"	6,49"	12,79"	11,02"	0.55"		0.63"			99
H V-12	300	135	195	391	330	16		16	MT4		76
	11,81"	5.31"	7,68"	15,39"	12,99"	0.63"		0.63"			182.6
HV-1 4	350	135	230	450	390	16		16	MT4		95
	13,78"	5.31"	9,05"	17,71"	15,35"	0.63"		0.63"			209
HV-16	400	145	262	505	436	16		18	MT4		135
	15,74"	5,7"	10,31"	19,88"	17,16"	0.63"		0.71			297
