Maßeinheitensatz

Das präzisionsbearbeitete Stahlmessblöckchen-Set ist eine Sammlung von gehärteten, geschliffenen Stahlblöcken, die als dimensionsmäßige Standards für Kalibrierung, Messung und Qualitätskontrolle in industriellen und Laborumgebungen verwendet werden.

Mit ultrageflächten Oberflächen und außergewöhnlicher Verschleißresistenz stellen diese Blöcke durch Wringen (Adhäsion über molekulare Anziehung) genaue Längenreferenzen sicher.

Ideal für Fräserzeugnisse, Messtechnik und Werkstattanwendungen.

Einführung

Produktdetails Beschreibung

Funktionsbeschreibung

Material und Haltbarkeit

- Hochwertiger Werkzeugstahl (GCr15) mit Chromüberzug für Korrosionsbeständigkeit und langfristige Stabilität.

- Auf 64-65 HRC gehärtet, um Verschleiß und Verformung zu minimieren.

Genauigkeit & Toleranz

- Entspricht den Normen ISO 3650 oder DIN 861.

- In folgenden Klassen erhältlich:

- **Klasse 0 (AA): ±0,10 μm Toleranz für Labor-/Masterkalibrierung.

- **Klasse 1 (A): ±0,20 μm Toleranz für Werkstattverwendung.

Oberflächenbearbeitung

- Poliert auf ein spiegelglattes Finish (Ra ≤0,025 μm) für optimale Wringleistung.

- Parallelitätsabweichung ≤0,10 μm.

Temperaturkompensation

- Kalibriert bei 20°C (68°F) mit thermischen Ausdehnungskoeffizienten, die an industrielle Umgebungen angepasst sind.

Set-Konfiguration

- Gängige Sets umfassen 8, 32, 38, 47, 83, 87, 103, 112 oder 122 Blöcke, die einen breiten dimensionsalen Bereich abdecken (z. B. 0,5 mm bis 1000 mm).

- Blöcke werden durch Wringen kombiniert, um genaue Längen zu erreichen.

ANWENDUNGEN

- Kalibrierung von Mikrometern, Nadelindikatoren und Tastmessmaschinen (CMMs).

- Überprüfung von Werkzeugmaschinen, Jigs und Fixierungen.

Verpackung & Zubehör

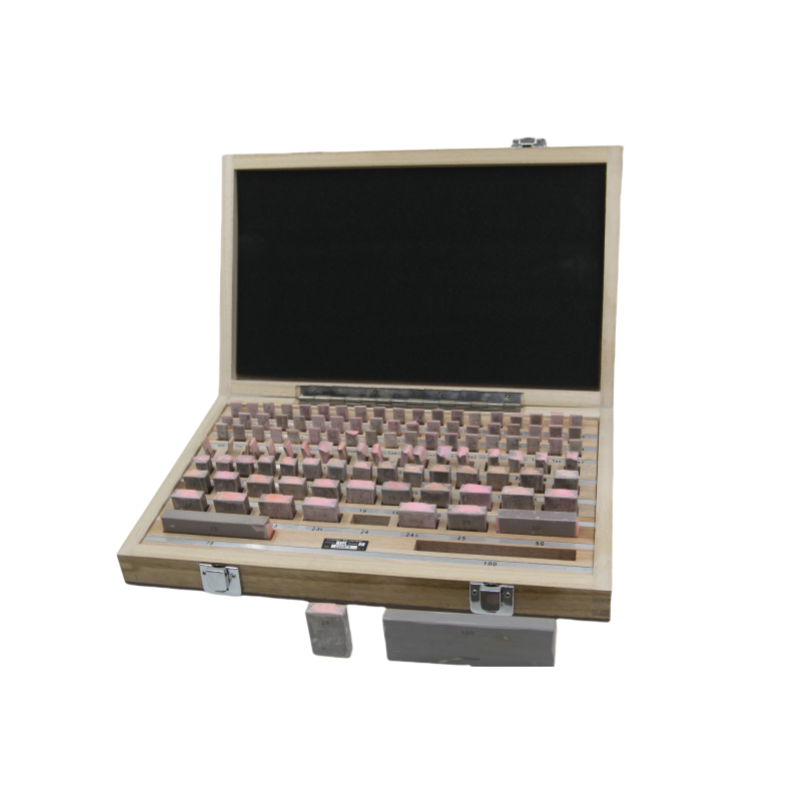

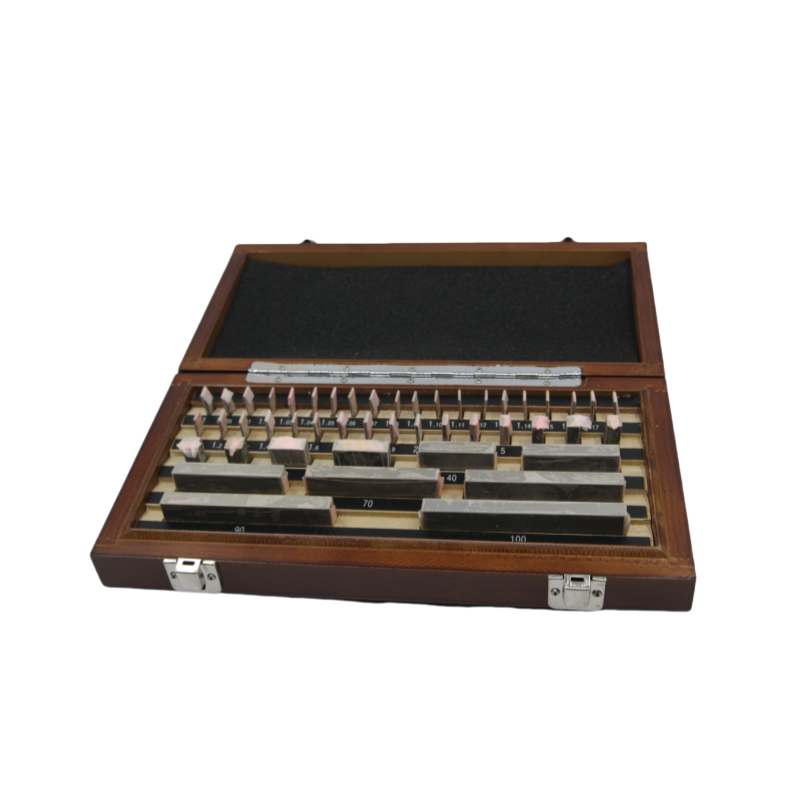

- Untergebracht in einem schützenden Holz- oder Kunststoffkasten mit Schaumstoffeinsätzen.

- Optionale Zubehörteile: Kalibrierzertifikate (nach NIST), Reinigungstuch und Handhabungswerkzeuge.

Zertifikate

- Nach internationalen Normen zertifiziert (z. B. ISO, NIST, JIS).

Produktspezifikationstabelle

Qualitätsklasse 0,1,2
Code	Menge(Stk)	Größe(mm)	Schritt(mm)
1202-1	8	125-175	25
		200-250	50
		300-500	100
1202-2	32	1.005
		1.01-1.09	0.01
		1,1-1,9	0.1
		1-9	1
		10 bis 30	10
		50
1202-3	47	1.005
		1,01-1,19	0.01
		1,2-1,9	0.1
		2-9	1
		10-100	10
1202-4	83	0.5
		1
		1.005
		1,01-1,49	0.01
		1,5-1,9	0.1
		2-9,5	0.5
		10-100	10
1202-5	112	0.5
		1
		1.0005
		1.001-1.009	0.001
		1,01-1,49	0.01
		1.5-25	0.5
		50-100	25
