BSO-BS1 ist ein halbuniverselles Kopfstück für direktes/indirektes Indexieren, das die Bearbeitung von Flächen und Führungen ohne Zusatzgeräte ermöglicht. Es unterstützt schnelle Einteilungen (2,3,4,6,8,12,24) und indirekte Indexierungen (2-380) mit drei Platten. BS2 ist ein universelles Trennkopfstück mit genauer Einteilung, flexibler Bedienung und Spiralebewegung, was die Effizienz erhöht. Seine Mitte ist in der Höhe einstellbar, ideal für hochwertige Prüfungen, mit einem Spindelverhältnis von 1:40.

Ein Angebot anfordern

Einführung

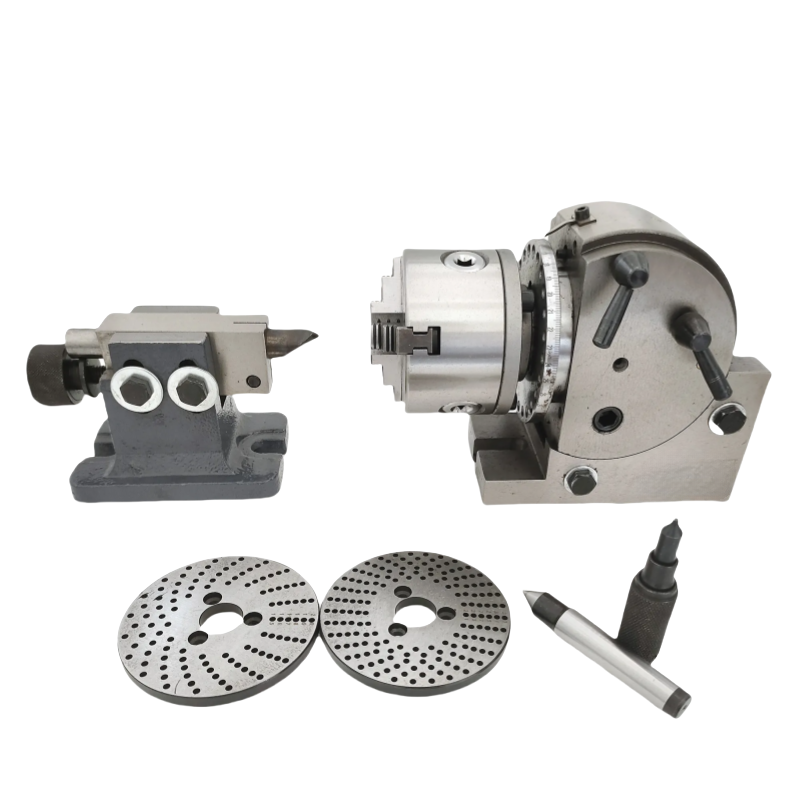

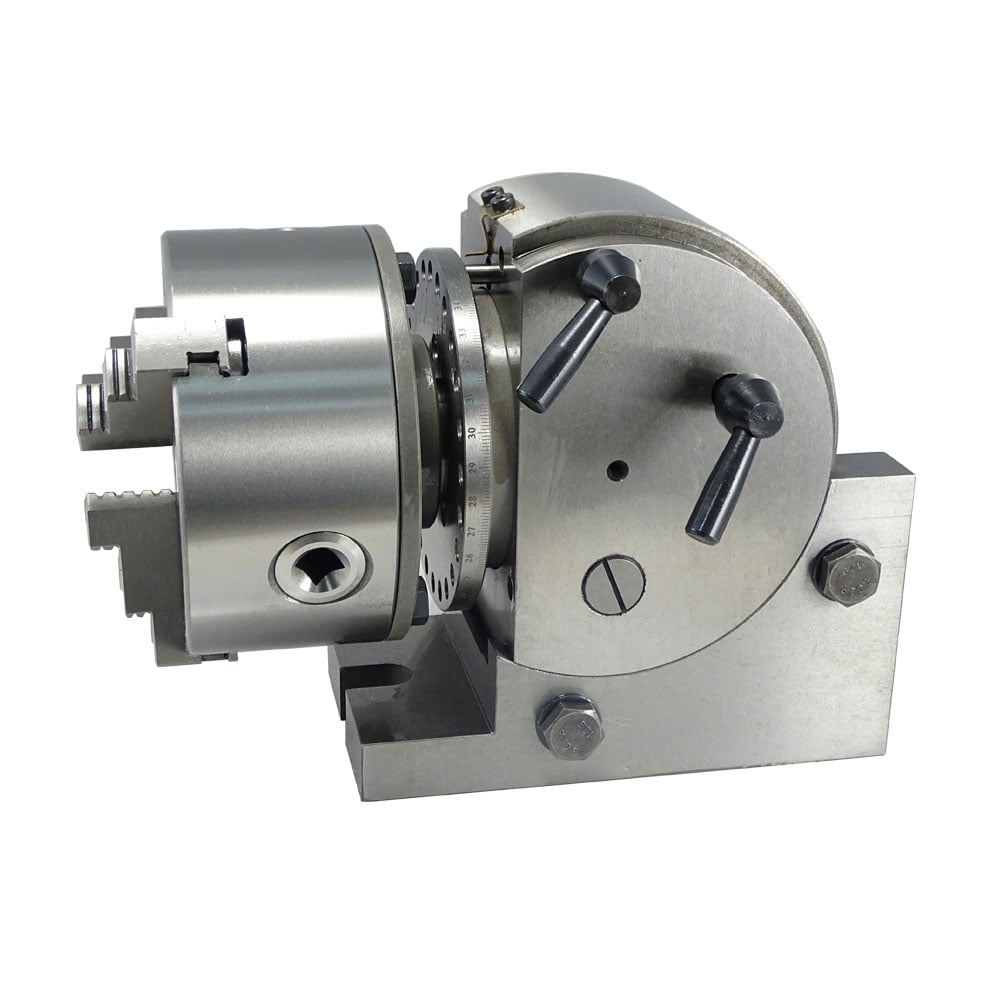

dividing head 副图 (2).jpgdividing head 副图 (3).png

Produktübersicht1

BSO-BS1

Eigenschaften:

Die semi-universelle Trennkopf ist ein einfaches Trennzentrum, das direkt und indirekt geteilt werden kann, Oberflächen- und Fassungsbearbeitungen ohne Zubehör ausführen kann. Die Gesamtstruktur ist jedoch gleich wie bei der universellen Trennkopf, die 24 Löcher des schnellen Trennens können direkt in 2,3,4,6,8,12 und 24 geteilt werden, und die indirekten Trennbrüche von 2-50, 51-380 werden zufällig auf 3 Trennplatten verteilt.

Produktparameter1

WÄHLBARES ZUBEHÖR: 4" oder 5" Drei-Kiefer-Schraubstock für BS-0, "5" oder "6" Drei-Kiefer-Schraubstock für BS-1

Modell Ein B H h ein b g Morse Kegel N.W.kg
mm/in. mm/in. mm/in. mm/in. mm/in. mm/in. mm/in.
BS-0 204 140 173 100 166 90 16 Mt2 23.8
8.03 5.51 6.81 3.93 6.53 3.54 0.63 B&S Nr.7
BS-1 242 175 220 128 206 113 16 MT3 35.8
9.52 6.89 8.66 5.04 8.11 4.45 0.63 B7S Nr.9

SEMI-UNIVERSALER INDEXIERRAUM B &S TYP NR.0, NR.1 (SCHWANZSTOCK)

Modell A1 B1 H1 h a1 b1 g1 Hinweis
mm/in. mm/in. mm/in. mm/in. mm/in. mm/in. mm/in.
TS-BS0 175 87 107 100 130 92 16 Mit dem Teilungskopf verpackt
6.89 3.42 4.21 3.93 5.12 3.62 0.63
TS-BS1 183 87 134 128 158 110 16
7.2 3.42 5.27 5.04 6.22 4.33 0.63

Standardzubehör

Teilungsteller A, B, C.

Anzahl der Löcher des Teilungstellers (Wurmgrabungsverhältnis 1:40)

Anzahl der Löcher Teller A 15 16 17 18 19 20
Teller B 21 23 27 29 31 33
Teller C 37 39 41 43 47 49

Produktzusammenfassung2

BS2

Eigenschaften:

Der universelle Trennkopf ist ein umfassendes Hilfsgerät, genaues Indexieren, flexibler Betrieb und spiralförmig kontinuierlich.

arbeiten schneller als die vorherige Bearbeitungsgeschwindigkeit, um die Effizienz zu steigern, die Zentroberfläche kann beliebig in der Höhe justiert werden.

Winkel 90 "Senkwinkel 10", das Zentrum eignet sich für Inspektionen und Tests nach hohen Standards, um die Kundenzufriedenheit sicherzustellen.

Wurmkolbenpaar-Design 1:40.

Produktparameter2

OPTIONALES ZUBEHÖR: 6" oder 8" 3-Kiefer-Schraubstock für BS-2

Modell Ein B H h ein b g Morse Kegel N.W.kg
mm/in. mm/in. mm/in. mm/in. mm/in. mm/in. mm/in.
BS-2 370 280 236 133 212 134 16 MT4 76
14.57 11.02 9.29 5.24 8.35 5.28 0.63 B&S Nr. 10

UNIVERSALER INDEXIERUNGSMITTELPUNKT B&S NR. 2 (SCHWEIFSTOCK)

Modell A1 B1 H1 h a1 b1 g1 Hinweis
mm/in. mm/in. mm/in. mm/in. mm/in. mm/in. mm/in.
TS-BS2 183 90 156 133 175 122 16 Mit Teilungskopf verpackt
7.2 3.54 6.14 5.24 6.89 4.8 0.63

Standardzubehör

Teilungsteller A, B, C.

Anzahl der Löcher des Teilungstellers (Wurmgrabungsverhältnis 1:40)

Anzahl der Löcher Teller A 15 16 17 18 19 20
Teller B 21 23 27 29 31 33
Teller C 37 39 41 43 47 49

dividing head 主图.jpg
