5-Achsen-Senklicher WNF-Zentrum

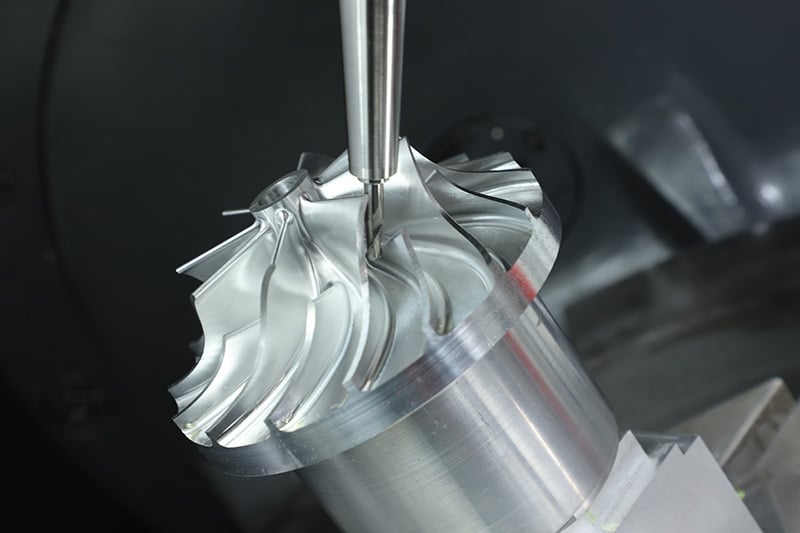

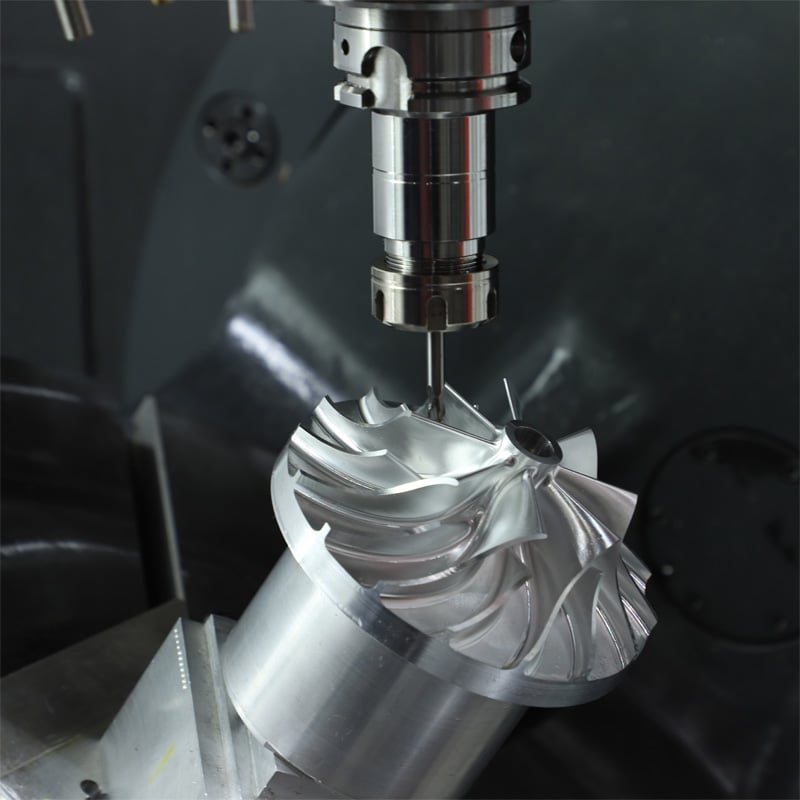

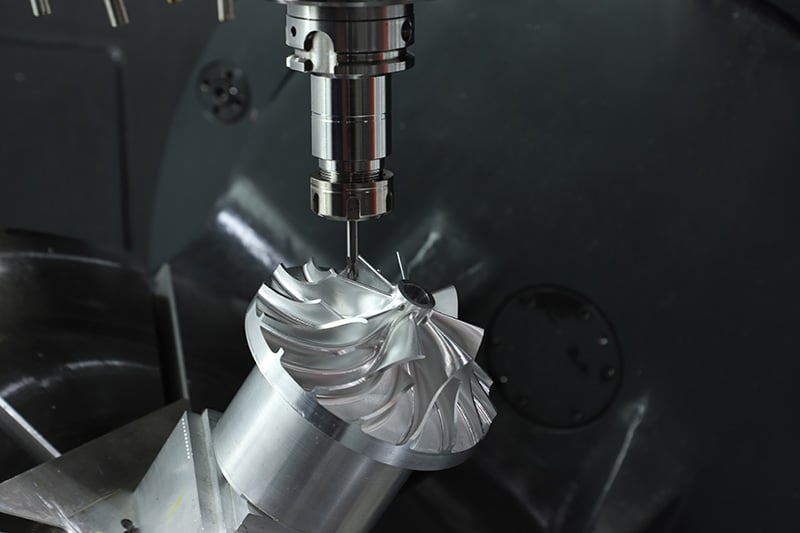

das 5-Achsen-Senkrecht-Fräser ist speziell für die Bearbeitung komplexer gekrümmter Flächen entwickelt. Es wird häufig in Branchen wie Luftfahrt, Raumfahrt, Militär, Forschung, Präzisionsinstrumente, hochpräzise medizinische Geräte usw. eingesetzt.

Einführung

Charaktere

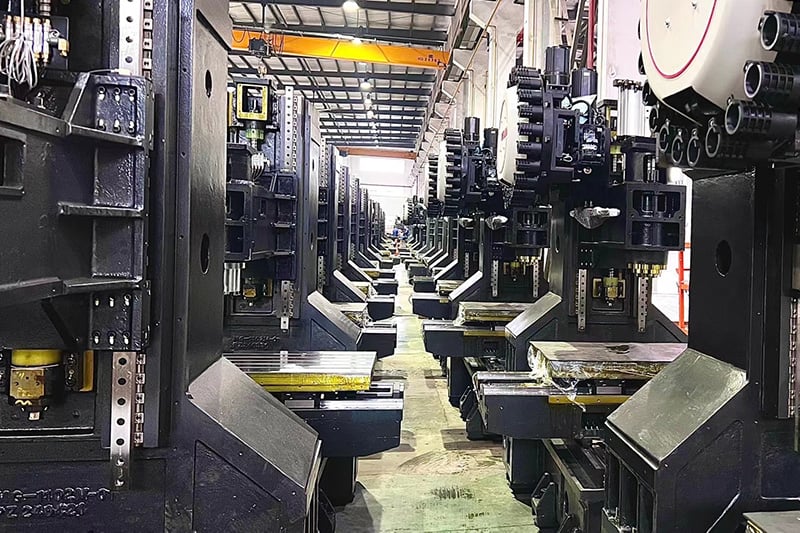

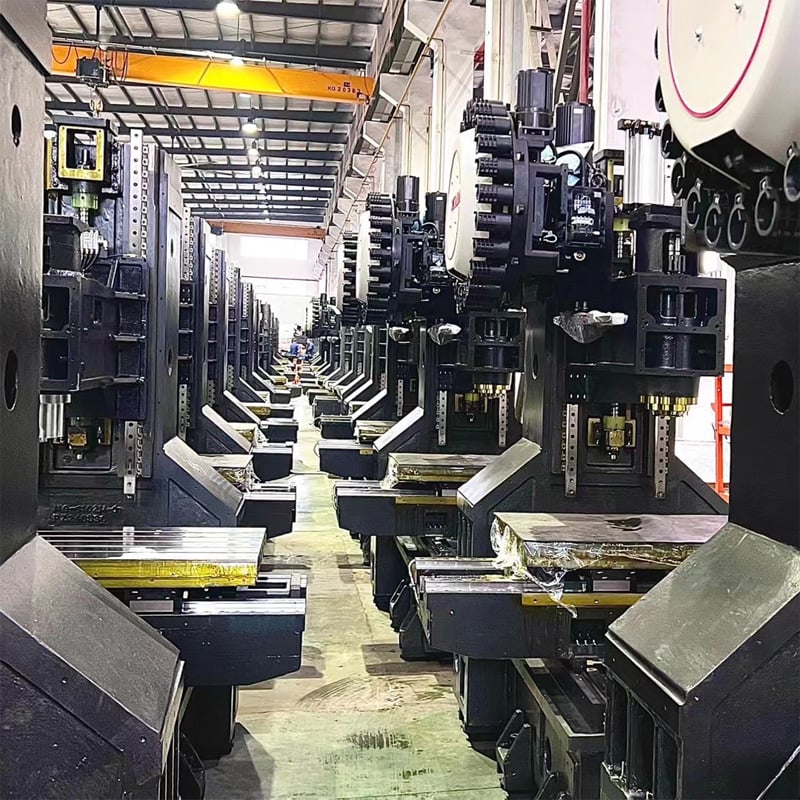

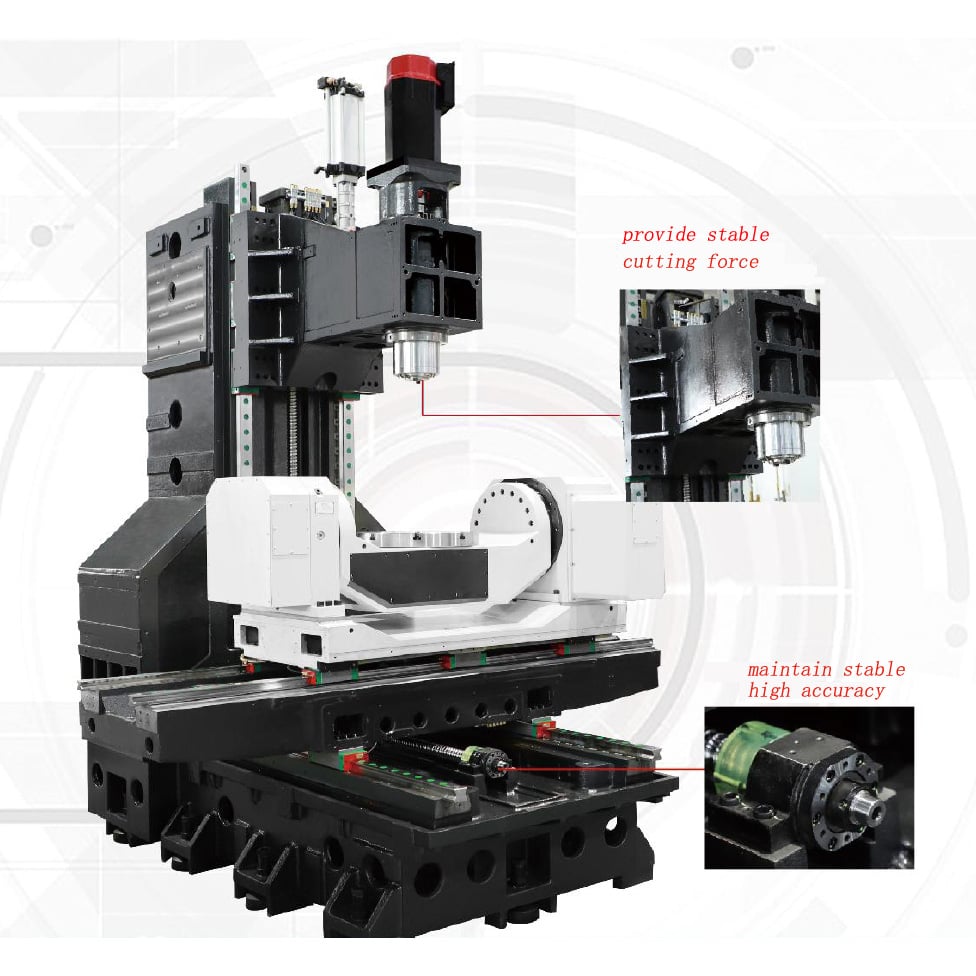

1. Die wesentlichen Komponenten dieser Maschine, wie Bett, Schiebter, Kreuzleiste und Spindelkasten, bestehen alle aus MEEHANITE-Gusseisen.

Die X/Y-Achse verfügt über eine stabile Gantry-Struktur, und die Gussmaschine weist hohe Steifigkeit und Stärke auf sowie ausgezeichnete geometrische Genauigkeit.

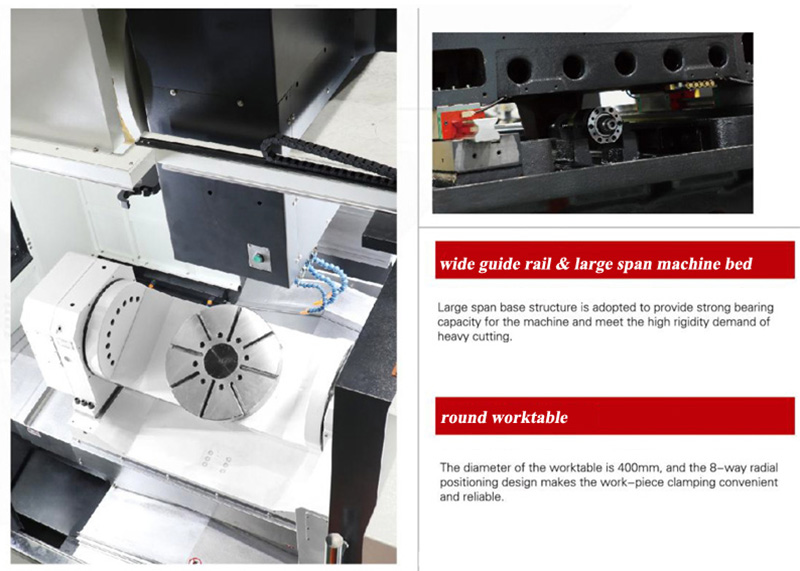

2. Die A/C-Achse-Drehtisch-Konsole verfügt über eine Doppelpodeststruktur, um eine hohe Steifigkeit zu gewährleisten.

3. Optimales Kühlungssystem und Hochgeschwindigkeits-Spindel

4. Die Positionsgenauigkeit der drei Achsen wird vollständig mit der statistischen Methode VDI3441 erreicht.

5. Die X/Y/Z-Achse verwendet eine Linearanleitung, die sich durch hohe Steifigkeit, geringen Lärm und geringe Reibung auszeichnet und schnelle Bewegungen sowie exzellente Kreisgenauigkeit ermöglicht.

6. Schnelle Bewegung X/Y/Z: 36/36/36 m/min.

7. Die Spindel verwendet präzise Kegelkugellager mit hoher Geschwindigkeit und Genauigkeit, wobei die Standardspeed bis zu 18000 Umdrehungen pro Minute erreicht.

8. Das Elektrogehäuse verfügt über ein seitlich montiertes Design, um Platz zu sparen und den maximalen Einsatz eines begrenzten Raums zu ermöglichen.

Parameter

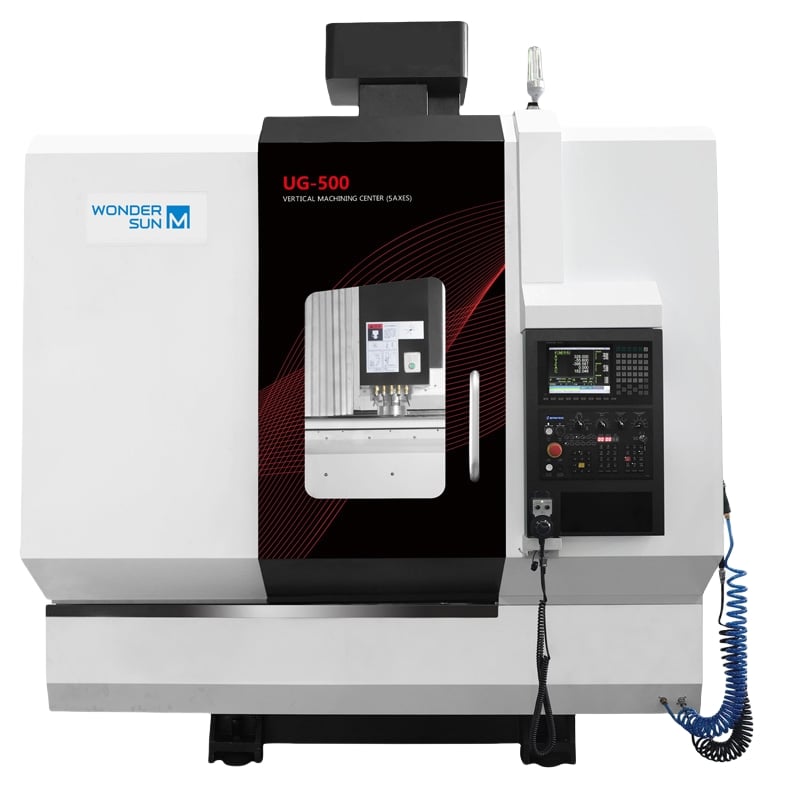

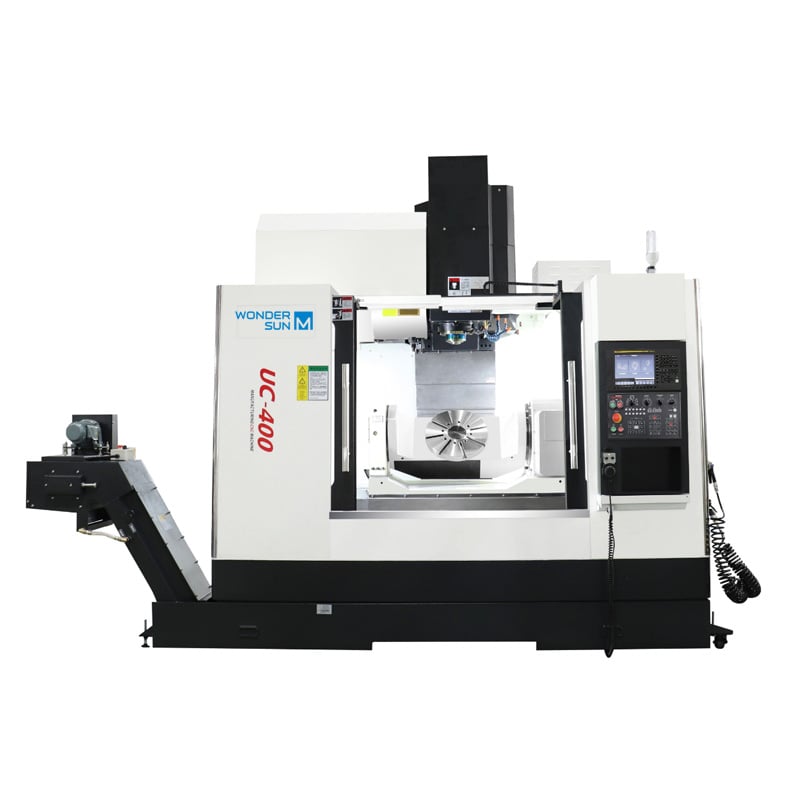

spezifikationen	Einheit	F-UC-400	F-UG-500	F-UG-800
Reisen
X-Achse Verfahrweg	mm	700	520	850
Y-Achse Verfahrweg	mm	620	520	950(Y-Achsenfahrt einschließlich Werkzeugwechsel-Fahrt)
Z-Achse Verfahrweg	mm	600	485	550
Drehwinkel der A-Achse	°	+30°\ / -120°	±120°	±120°
Drehwinkel der C-Achse	°	360°	360°	360°
Abstand von der Spindelnase zum Arbeitstisch	mm	20-620	175-660 Horizontal	180-730 Horizontal
ARBEITSTISCH
Arbeitsflächenmaße (X * Y)	mm	ø 400	ø 520	ø 800
T-Schlitzgröße der Werkzeugtisch (Breite x Anzahl der Schlitzes x Abstand)	mm	14H7x8x45° Gleichmäßige Verteilung ）	14H9x8x45° Gleichmäßige Verteilung	18H8x16x22.5° Gleichmäßige Verteilung
Maximale Tragfähigkeit der Werkbank	Kg	255(horizontale)	350	1200
SPINDLE
Spindelmotor (stetig\/30 min)	kW	11/15	30	30
Spindeldrehzahl	u/min	10-12000	10-18000	10-18000
Spindelinnerer Kegelbohrer		BT40	HSK A63	HSK A63
Fünf Achsen
X/Y/Z/A/C Achsenmotor	kW	3/3/3/1.8/2.5	3.9/5.9/3.9/7.54/6.3	6/9.6/7.2/13.61/3.5
Vorschubgeschwindigkeit
Schnellfahrt (X/Y/Z)	mm/min	36000/36000/36000	36000/36000/36000	40000/40000/40000
Maximale Geschwindigkeit der A/C-Achse	u/min	22/22	100/100	40/40
Höchste Schnittfahrt	mm/min	1-10000	1-10000	1-10000
Werkzeugwechselsystem (optional)
Werkzeuggurtkapazität (Standard/optional)	set	24/30	30	30
Werkzeugmagazinform		Werkzeugarm-Typ	Werkzeugarm-Typ	Horizontales Werkzeuggurt
Maximaler Werkzeugdurchmesser benachbarter Werkzeuge	mm	ø80	ø75	ø78
Maximaler Werkzeugdurchmesser des leeren benachbarten Werkzeugs	mm	ø150	ø120	ø120
Maximale Werkzeuglänge	mm	300	300	300
Maximales Werkzeuggewicht	kg	8	8	8
Maschinenpräzision
Dreiachs-Laserpositioniergenauigkeit (VDI3441-Messmethode)
Positioniergenauigkeit (voller Hub)	mm	0.012	±0.008	Nicht verfügbar
Wiederholgenauigkeit der Positionierung (voller Hub)	mm	0.006	±0.005	Nicht verfügbar
Kontrollsystem
steuerung		Fanuc OI-MF	Neues Numerisches System 220 MA-5	HEIDENHAIN TNC640
Öl- und Gasdrucksystem
Wassertankkapazität	liter	250/270	200	240
Luftdruckanforderung	kg/cm	6	6	6
Elektrizität
Strombedarf	KVA	30	50	60
Sonstiges
Fläche (X * Y)	mm		4400*4100	4400*5300
Masabmaße (X * Y * Z)	mm	3990x2580x3070	258032003500	281043503650
Maschinengewicht	T	etwa 7,2	Etwa 10,5	Etwa 15
